روشهای نوین آبکاری کروم سخت برای افزایش دوام شافتهای هیدرولیک
روشهای نوین آبکاری کروم سخت برای افزایش دوام شافتهای هیدرولیک
مقدمه
شافتهای هیدرولیک به عنوان اجزای حیاتی در سیستمهای هیدرولیک صنعتی، در معرض سایش، خوردگی و تنشهای مکانیکی شدید قرار دارند. آبکاری کروم سخت به عنوان راهکاری مؤثر برای افزایش طول عمر این قطعات شناخته میشود. این مقاله به بررسی فناوریهای پیشرفته در آبکاری کروم سخت و تأثیر آن بر بهبود عملکرد شافتهای هیدرولیک میپردازد.

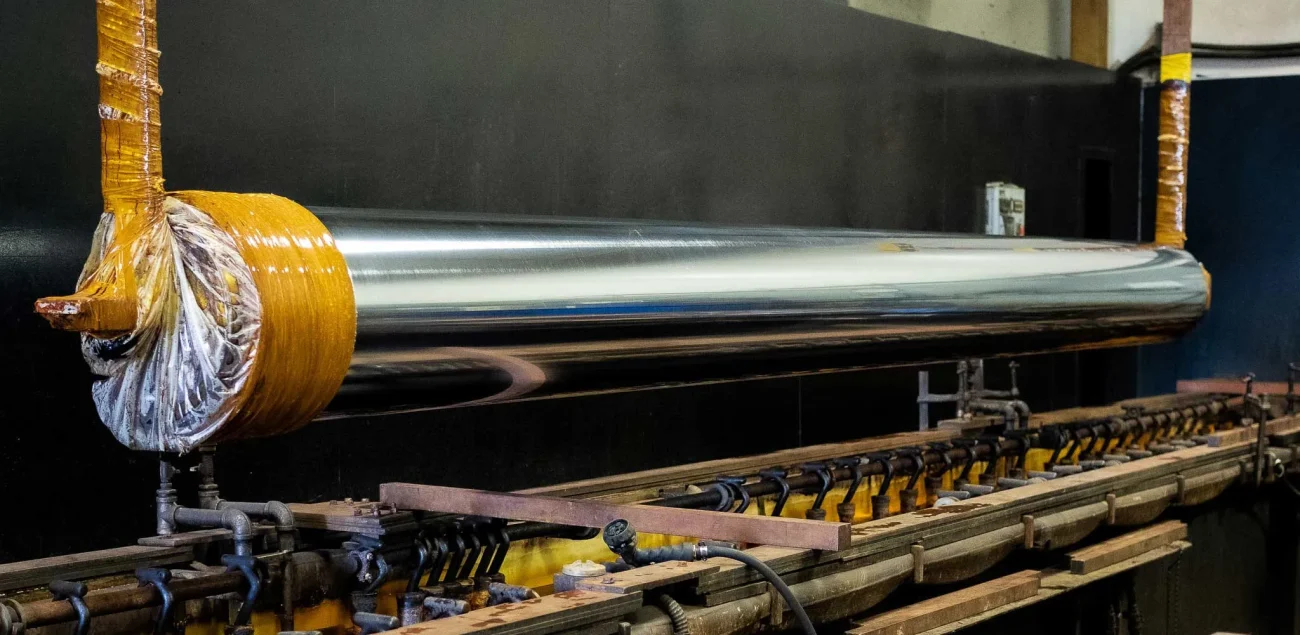

1. اصول پایه آبکاری کروم سخت
1-1. مشخصات فنی پوشش کروم سخت
• ضخامت معمول: 20-500 میکرون
• سختی ویکرز: 800-1000 HV
• مقاومت سایشی: 5-8 برابر فولاد کربنی
1-2. مزایای کلیدی برای شافتهای هیدرولیک
• کاهش ضریب اصطکاک تا 40%
• مقاومت در برابر خوردگی گالوانیک
• حفظ دقت ابعادی در شرایط کارکرد سخت
2. فناوریهای پیشرفته آبکاری کروم سخت
2-1. آبکاری کروم سخت نانوکامپوزیتی
• استفاده از نانوذرات سرامیکی (Al2O3، SiC)
• افزایش سختی تا 1200 HV
• بهبود مقاومت سایشی تا 3 برابر روشهای معمول
2-2. آبکاری پلاسمایی کروم (PVD)
• ضخامت یکنواخت حتی در قطعات پیچیده
• چسبندگی عالی (بالای 80 نیوتن بر میلیمتر)
• امکان آبکاری در دمای پایین (زیر 200°C)
3. فرآیندهای پیشرفته آمادهسازی سطح
3-1. تمیزکاری اولتراسونیک پیشرفته
• حذف کامل آلودگیهای سطحی
• آمادهسازی میکروسکوپی سطح
• کاهش نقاط تمرکز تنش
3-2. پرداخت سایشی کنترلشده (Controlled Abrasive Finishing)
• ایجاد زبری سطح بهینه (Ra 0.1-0.3 μm)
• افزایش سطح مؤثر برای چسبندگی پوشش
• حذف تنشهای باقیمانده

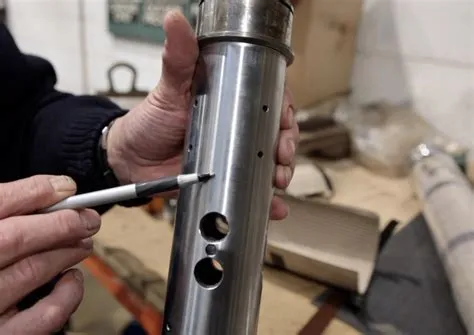

4. روشهای نوین کنترل کیفیت پوشش
4-1. آنالیز پوشش با میکروسکوپ نیروی اتمی (AFM)
• بررسی ساختار نانومتری پوشش
• شناسایی ترکهای میکروسکوپی
• اندازهگیری دقیق ضخامت
4-2. تستهای پیشرفته عملکردی
• تست سایش پین-آن-دیسک (ASTM G99)
• تست خوردگی نمک اسپری (ASTM B117)
• تست خستگی چرخشی (ISO 1143)
5. فناوریهای ترکیبی برای عملکرد برتر
5-1. آبکاری کروم سخت با پوشش DLC
• ترکیب کروم سخت با لایه کربن الماسگونه
• کاهش ضریب اصطکاک تا 0.1
• مقاومت سایشی فوقالعاده
5-2. آبکاری کروم سخت با پوشش نیترید تیتانیوم
• افزایش مقاومت در برابر خوردگی
• بهبود مقاومت در دمای بالا
• کاهش اصطکاک در شرایط کارکرد خشک

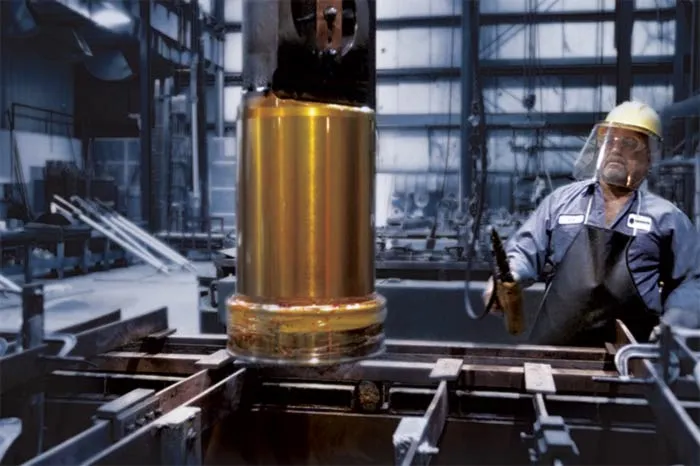

6. بهینهسازی پارامترهای آبکاری
6-1. کنترل دقیق پارامترهای الکترولیت
• غلظت اسید کرومیک: 200-300 g/l
• دمای الکترولیت: 50-65°C
• چگالی جریان: 30-60 A/dm²
6-2. استفاده از افزودنیهای پیشرفته
• بازدارندههای ترکهای میکروسکوپی
• یکنواختکنندههای پوشش
• کاتالیستهای افزایش سرعت رسوبدهی
7. کاربردهای ویژه در صنعت هیدرولیک
7-1. شافتهای سیلندرهای فشار بالا
• افزایش عمر کاری تا 5 برابر
• مقاومت در برابر فشارهای تا 500 بار
• کاهش نشت روغن از کاسه نمدها
7-2. میلههای پیستون پمپهای هیدرولیک
• مقاومت در برابر کاویتاسیون
• کاهش اصطکاک در سرعتهای بالا
• جلوگیری از خراشیدگی
8. چالشها و راهکارهای نوین
8-1. کاهش تنشهای باقیمانده
• استفاده از عملیات حرارتی پس از آبکاری
• به کارگیری روشهای تنشزدایی الکتروشیمیایی
• کنترل دمای حمام آبکاری
8-2. کاهش ترکهای میکروسکوپی
• استفاده از پالسهای جریان معکوس
• به کارگیری لایههای واسطه
• کنترل رطوبت محیط آبکاری
9. استانداردهای بینالمللی مرتبط
9-1. استانداردهای کیفیت پوشش
• ISO 4525: مشخصات آبکاری کروم سخت
• ASTM B650: راهنمای مهندسی پوششهای کروم سخت
• DIN 50979: کنترل کیفیت آبکاری کروم
9-2. استانداردهای تست عملکرد
• ISO 4527: تست چسبندگی پوشش
• ASTM B571: تست مقاومت خوردگی
• DIN 50150: تست سختی پوشش
10. چشمانداز آینده
فناوریهای نوین آبکاری کروم سخت تحول چشمگیری در افزایش دوام شافتهای هیدرولیک ایجاد کردهاند. روندهای
آینده شامل:
• توسعه پوششهای هیبریدی چندلایه
• استفاده از هوش مصنوعی در کنترل فرآیند
• آبکاریهای دوستدار محیط زیست
• نانوپوششهای خودترمیمشونده
این پیشرفتها امکان دستیابی به شافتهایی با عمر کاری بیش از 100,000 ساعت در شرایط عملیاتی سخت را فراهم
